山西瑪鋼管件作為一種使用在水路管道中的重要配件，由于常接觸水及空氣，所以其抗腐蝕性能很重要。瑪鋼管件一般采用在產(chǎn)品表面鍍鋅的方式來做防銹處理。其中鍍鋅又分為熱鍍鋅及冷鍍鋅兩類。那么，山西瑪鋼管件如何來區(qū)分冷熱鍍鋅呢?太谷繼紅瑪鋼鑄造為大家介紹：

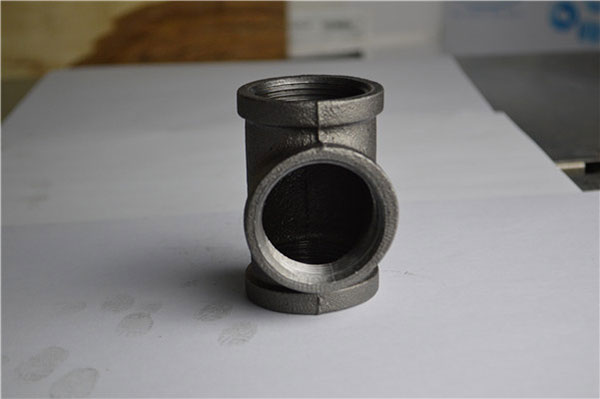

從外表來區(qū)分，由于冷鍍鋅鍍層均勻，所以其表面貼近于毛坯件，擁有毛坯產(chǎn)品獨(dú)特的表層凹凸感，看起來光滑而其明亮。由于電屏蔽現(xiàn)象，冷鍍件一般內(nèi)部無鍍鋅層(特殊鍍鋅技法除外)。而熱鍍管件由于熱鍍鋅層較后，且鋅液流動(dòng)性較差，所以其表面鋅層較厚，而且由于熱鍍鋅層表面會(huì)氧化生產(chǎn)一層白色的保護(hù)層，所以顏色一般比較灰暗，而且表面平滑度遠(yuǎn)不及冷鍍產(chǎn)品。

現(xiàn)在還有一些廠家用一些未鍍鋅的黑件在表面噴涂一層銀粉漆以后冒充鍍鋅管件出售。其區(qū)分方法也很簡(jiǎn)單，用兩個(gè)管件互敲，管件表面的銀粉漆便會(huì)脫落下來。另外，從顏色來區(qū)分，銀粉漆管件如果未脫落的話，漆層很亮，冷鍍鋅管件則呈暗亮色、其內(nèi)部一般無鍍鋅層，而熱鍍鋅在出廠一段時(shí)間后會(huì)變成暗灰。

那么冷鍍管件和熱鍍管件到底哪種性能更為優(yōu)良呢?

從產(chǎn)品的鍍鋅過程來具體分析：熱鍍鋅也稱為熱浸鍍鋅，是將管件浸入熔融的鋅液中獲得金屬覆蓋層的一種方法。

原理:熱鍍鋅覆蓋能力好，鍍層致密，無有機(jī)物夾雜。眾所周知，鋅的抗大氣腐蝕的機(jī)理有機(jī)械保護(hù)及電化學(xué)保護(hù)，在大氣腐蝕條件下鋅層表面有 ZnO、Zn(OH)2及堿式碳酸鋅保護(hù)膜，一定程度上減緩鋅的腐蝕，這層保護(hù)膜(也稱白銹)受到破壞又會(huì)形成新的膜層。當(dāng)鋅層破壞嚴(yán)重，危及到鐵基體時(shí)，鋅對(duì)基體產(chǎn)生電化學(xué)保護(hù)，鋅的標(biāo)準(zhǔn)電位-0.76V，鐵的標(biāo)準(zhǔn)電位-0.44V，鋅與鐵形成微電池時(shí)鋅作為陽極被溶解，鐵作為陰極受到保護(hù)。顯然熱鍍鋅對(duì)基體金屬鐵的抗大氣腐蝕能力優(yōu)于電鍍鋅。

熱鍍鋅層形成過程是鐵基體與最外面的純鋅層之間形成鐵-鋅合金的過程，工件表面在熱浸鍍時(shí)形成鐵-鋅合金層，才使得鐵與純鋅層之間很好結(jié)合，其過程可簡(jiǎn)單地?cái)⑹鰹椋寒?dāng)鐵工件浸入熔融的鋅液時(shí)，首先在界面上形成鋅與α鐵(體心)固熔體。這是基體金屬鐵在固體狀態(tài)下溶有鋅原子所形成一種晶體，兩種金屬原子之間是融合，原子之間引力比較小。因此，當(dāng)鋅在固熔體中達(dá)到飽和后，鋅鐵兩種元素原子相互擴(kuò)散，擴(kuò)散到(或叫滲入)鐵基體中的鋅原子在基體晶格中遷移，逐漸與鐵形成合金，而擴(kuò)散到熔融的鋅液中的鐵就與鋅形成金屬間化合物FeZn13，沉入熱鍍鋅鍋底，即為鋅渣。當(dāng)工件從浸鋅液中移出時(shí)表面形成純鋅層。
