（1）二氧化碳型 使用石英砂加3-6秀硅酸鈉作粘結(jié)劑的型砂進(jìn)行造型，造型方法與上述濕型相同,造型后往砂粒間吹送二氧化碳?xì)怏w，使鑄型硬化。吹入二氧化碳?xì)怏w后可得到與干型相同的鑄型硬度，因此，這種二氧化碳型已被廣泛用來代替干型。

（2）流態(tài)自硬性鑄型 如在石英砂中加入硅酸鈉、硬化劑、發(fā)泡劑(界面活化劑）和水，混碾后即在砂粒間形成微小氣泡，得到氣體和砂粒的混合物，這種型砂無需緊實(shí)，靠自重就能填實(shí)模型與砂箱間的各個(gè)角落。這種鑄型稱為流態(tài)自硬性鑄型。

砂流入數(shù)分鐘后,氣泡即消失。在失去流動(dòng)性的同時(shí)，硬化劑對(duì)硅酸鈉發(fā)生作用，鑄型開始硬化,約40分鐘后即可起模。

按照自硬過程化學(xué)反應(yīng)的不同,可有許多硬化方法。

（3）磁力造型法 是一種用磁性強(qiáng)的粒狀物體代替砂子，由磁場(chǎng)給予結(jié)合力來進(jìn)行造型的方法。由于不能起模，故使用發(fā)泡聚苯乙烯氣化模型。太谷繼紅瑪鋼

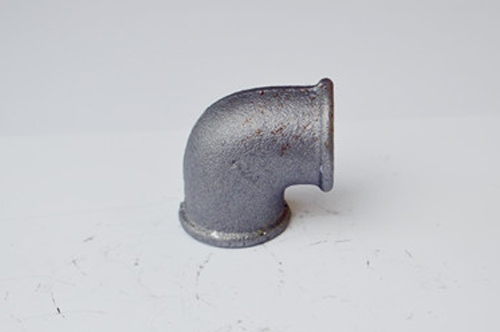

做為瑪鋼管件的基礎(chǔ)，鐵水的成分、溫度等各個(gè)方面對(duì)管件的材質(zhì)性能影響很大。所以，嚴(yán)格控制鐵水中各元素組分，并控制好鐵水出爐及澆鑄溫度，是做出好的瑪鋼管件的基礎(chǔ)。熔煉是鑄鐵件生產(chǎn)中不可或缺的工序，鑄鐵件的質(zhì)量在很大程度上取決于鐵水質(zhì)量。優(yōu)質(zhì)鐵水應(yīng)該滿足以下要求：

（1）化學(xué)成分符合要求而且成分保持穩(wěn)定；

（2）過熱溫度和澆注溫度合適；

（3）氧、氮、氫及一些微景元素含量處于受控條件下；

（4）難以分離的和次生夾雜物含量低。

太谷繼紅瑪鋼鑄鐵熔煉不僅是單純的熔化過程。這個(gè)過程涉及一些冶金反應(yīng),受到冶金熱力學(xué)和動(dòng)力學(xué)兩個(gè)方面諸多因素的影響。因此,應(yīng)該盡量利用各種技術(shù)手段協(xié)調(diào)各種冶金因素的影響并使之成為產(chǎn)生優(yōu)質(zhì)鐵水的動(dòng)力。
